Gehrungs-Bandsägemaschine Modell CY260-2G ELMAG

Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
Doppel-Gehrungsbandsägen verfüg …

UVP:3.498,00 jetzt nur3.323,16

Lieferzeit: Artikel lagernd - Versand innerhalb von 48h

Vergleichen
SKU: 16-78107Kategorie:

Share this product

Beschreibung

Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle – DAS ist Leistung
Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Baugrößen und Schnittqualität
CY-Bandsägen verfügen – je nach Baugröße – über einen maximalen Schnittbereich von 185×170 bis 350×220 mm – ideal für den Bedarf von Metallwerkstätten, Maschinen- und Stahlbaubetrieben.

Modelle bis CY 350-2DG sind zur Anpassung des Sägerahmenvorschubs mit einer stufenlos einstellbaren Absenkautomatik mit Regelventil ausgestattet und bieten zwei Schnittgeschwindigkeiten.

Das Modell CY 350 DGSA Vario verfügt zur Schnittoptimierung über eine stufenlos einstellbare Schnittdrucksteuerung. Ein ebenso stufenlos einstellbarer Schnittgeschwindigkeitsregler ermöglicht auch zwischendurch eine präzise Anpassung der Geschwindigkeit an den Werkstoff.

CY 260-2G – robuste Kleinserienmaschine
Mittlere Gehrungsbandsäge für Schnittgrößen bis 245×160 mm. Betriebsarten: Automatik- und Manuellvorschub, zwei Drehzahlstufen, einseitige Gehrung bis 60°, ideal für Einzelfertigung und kleine bis mittlere Serien.

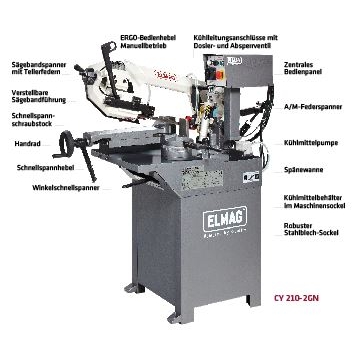

Serienausstattung
– CY Metall-Bandsägemaschine
– Absenkautomatik mit Regelventil
– Schnellspannschraubstock
– Schnellspannhebel
– Stangensperre mit Materialanschlag
– Winkelschnellspanner
– Winkelskala
– Kompaktgetriebe mit Ölfüllung
– Ölbad für Dauerschmierung
– Zentrales Bedienpanel
– ERGO-Bedienhebel / Ein/Aus
– Kühlsystem mit Elektropumpe
– Sägebandräder mit Präzisionslagern
– Sägeband-Spureinstellung
– Sägebandspanner mit Tellerfederpaket
– SBÜ Sägebandüberwachung Endausschalter
– Sägebandführung vorne verstellbar
– Spannlager vorne/hinten einstellbar
– Späneabstreifer/Greifschutz
– Spänebürste
– Sägebandschutz mit Endausschalter
– AutoOFF-Abschaltautomatik
– Not-Aus / Nullspannungsauslösung
– Sägerahmen mit Kegelrollenlagern
– Stahlblechsockel
– Bandsägeblatt Bimetall Cobalt
– Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele
– Metallbau
– Maschinenbau
– Gerätebau
– Anlagenbau
– Rohrleitungsbau
– Kesselbau
– Behälterbau
– Installateure
– KFZ-Werkstätten
– Karosseriebau
– Schlossereien
– Schmieden
– Spenglereien
– Isolierbetriebe
– Baubetriebe

Bechreibung:
Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
Automatik für Einzel- und Serienschnitt
Einfacher Betriebsartenwechsel – A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
Stufenlos einstellbarer Sägerahmenvorschub – mit hydraulischer Absenkautomatik ABV mit Regelventil
Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock SSS mit Handrad
Präzises Spannen mit einer Hebeldrehung – mit Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Sehr kräftiger Sägebandantrieb 1.100 W
Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
Schnittgeschwindigkeit 36 und 72 m/min
Optimale Sägebandkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
Einfacher Sägebandwechsel, konstante Spannung – stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
Sichere Sägebandführung – Spannlager vorne zum Werkstück verstellbar
Enge Führung des Sägebands – präzise einstellbare Spannlager mit Exzenterachse
Sehr sauber: mit Späneabstreifer und Spänebürste.
Betriebssicher – Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF – Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
Permanente Überwachung der Sägebandspannung mit SBÜ-Endausschalter als Sicherungselement bei Sägebandunterspannung oder -riss.

Technische Daten:
Rundrohr Schnittbereich bei 0°:Max. 230mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung:Max. 150mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung:Max. 90mm
Vierkantrohr Schnittbereich bei 0°:Max. 220mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung:Max. 145mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung:Max. 85mm
Rechteckrohr Schnittbereich bei 0°:Max. 245x160mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung:Max. 200x140mm
Sägebandlänge:2.450mm
Sägebandhöhe:27mm
Sägebandstärke:0,9mm
Schnittstärke:1,2mm
Schraubstocköffnung max.:260mm
Schnittwinkel:0-60°
Drehzahlstufen:2
Schnittgeschwindigkeit:1: min. 36 / 2: max. 72m/min
Sägebandantrieb Motorleistung:1.100W
Kühlmittelpumpe Motorleistung:32W
Netzanschluss:400 / 50-60V/Hz
Einlaufhöhe:900mm
Länge:1.549mm
Breite:737mm
Höhe:1.650mm
Gewicht:216kg
Zolltarifnummer:84615019
Ursprungsland:TW
Paketdiensfähig:NEIN
